描述
產品用途
液壓式沉降儀是用于長期監測構筑物內、外部的沉降，廣泛適用大壩、橋梁、邊坡、地基、公路路堤、工民用建筑等，以及回填土體的內、外部沉降變形監測。液壓式沉降儀由硅壓傳感器加裝配套附件而組成，可單點布設亦可多點布設組網測量。液壓式沉降儀全不銹鋼結構、尺寸￠24×128mm、抗沖擊、接地防雷、溫度氣壓自動補償。液壓式沉降儀測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。

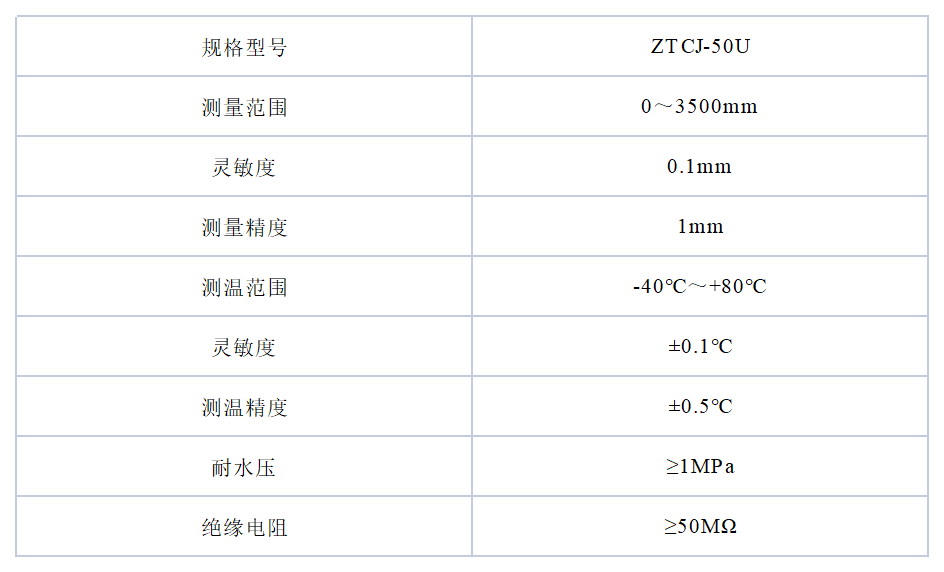

技術指標
使用指南
1.1讀數儀測量：測量用ZTVW-102型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接液壓沉降儀的輸出電纜，液壓沉降儀電纜定義：紅(+)、黑(-)芯線為電壓輸入端，電壓輸入值≥12V；白(A)、綠(B)為信號輸出端，電壓輸出值≤2V。液壓沉降儀內存貯有該儀器的編號、標定系數K、溫度修正系數b等信息，讀數儀測量會自動將測量值及識別信息測出，順序存入讀數儀內，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。工程現場多支液壓沉降儀電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支液壓沉降儀所對應的編號及身份信息。
1.2 自動化測量：自動化測量用ZTCU-32型分布式模塊化自動測量單元可接入8～32支液壓沉降儀，用GDA1602(1/4/8/16)型全功能采集儀可接入1～16支液壓沉降儀，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出的液壓沉降儀信號，接入通道任意組合，具有智能識別讀取儀器身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
