產品用途
本儀器不僅能檢測當前斷面，而且能向前或向后檢測斷面； 圍巖變形量測功能:
本儀器能進行各類的變形量測、如收斂、路基沉降、邊坡變形、拱橋的位移變形檢測等
炮眼指示功能，同時還完成隧道輪廓放樣的工作。
產品功能
ZTSD-5型多功能激光隧道斷面檢測儀， 具備前后方斷面測量掌子面炮眼布置及圍巖變形量測等功能
產品特點
ZTSD-5型隧道斷面儀采用掌上電腦控作為控制器方便用戶在現場的人機交互
提高檢測效率。采用高精度測量機器人編解碼技術，
實現了雙核控制雙軸同時旋轉。檢測精度和檢測時間
較業界同類產品有質的飛躍?？纱鎯?chǔ)標準斷面，現場可實時計算顯示超欠挖結果
測量數據可以導出：.txt文件、CAD文件、Excel文件等多種文件格式
專業后處理軟件操作簡單易用，生成可以自由設置頁邊距、
頁碼的專業圖形報告或數據報告滿足不同用戶的要求。
提高了檢測單位對報告圖形處理時間。
得到業界一致好評
技術指標
檢測半徑：（0.2～200）m
檢測精度： ±1mm
檢測方位角：30°～360°
橫向角度分辨率：2″
橫向角度精度;5″
豎向角度分辨率：2″
豎向角度精度;5″
檢測時間：≤45s（51點）
數據傳輸方式： USB和無線藍牙
電池工作時間：常開12小時
控制器：采用專用掌上電腦
儲存容量：30G存儲卡
前方斷面檢測距離：隧道半徑的2倍
檢測方式
當前斷面測量
前后方斷面測量
炮眼指示
圍巖收斂

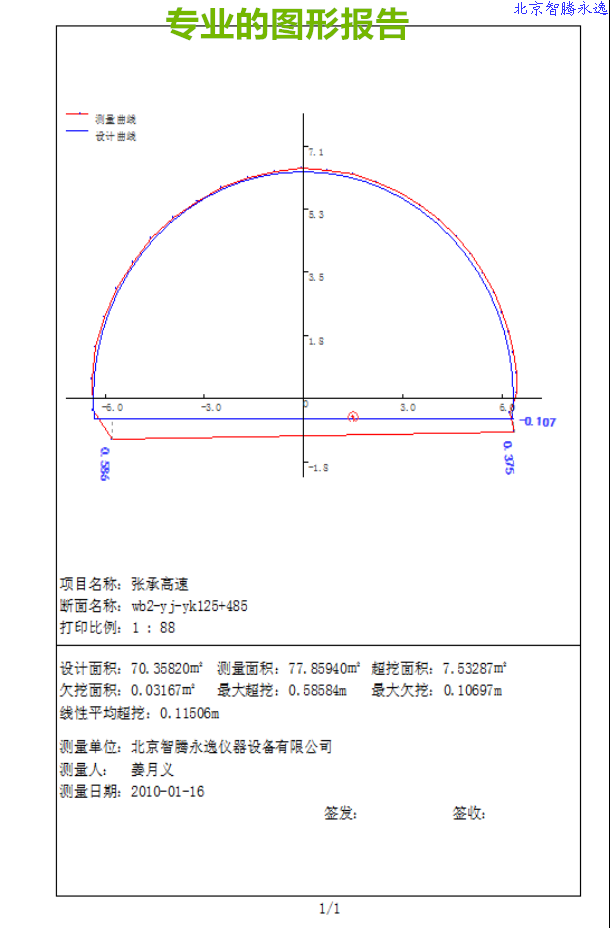

斷面數據報告
主要配置
