描述
產品用途
傾斜位移計適用于長期測量面板壩、土石壩、引水渠等坡面的沉降、位移、凍脹等的變化量，方便實現測量數據的自動采集。傾斜位移計由兩部分組成，傾斜儀(ELT-15)和位移計(VWD)。傾斜位移計為全不銹鋼結構，堅固耐用，附有定位翼板及測桿方便安裝。傾斜測量的高精度MEMS傳感器，可靠性好，穩定速度快，輸出信號為RS485數字量，直接顯示工程值(角度或位移)。位移傳感器采用的是ZTWD型振弦式位移計，其有溫度自動補償功能，溫度修正系數小于最小讀數，使用中不需要溫度修正。 位移計全不銹鋼結構、防旋轉、防折彎、抗沖擊、接地防雷、長期工作在水下。傾斜儀MEMS傳感器，耐沖擊，穩定速度快，輸出RS485數字量，定位翼板方便安裝。傾斜位移計測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。

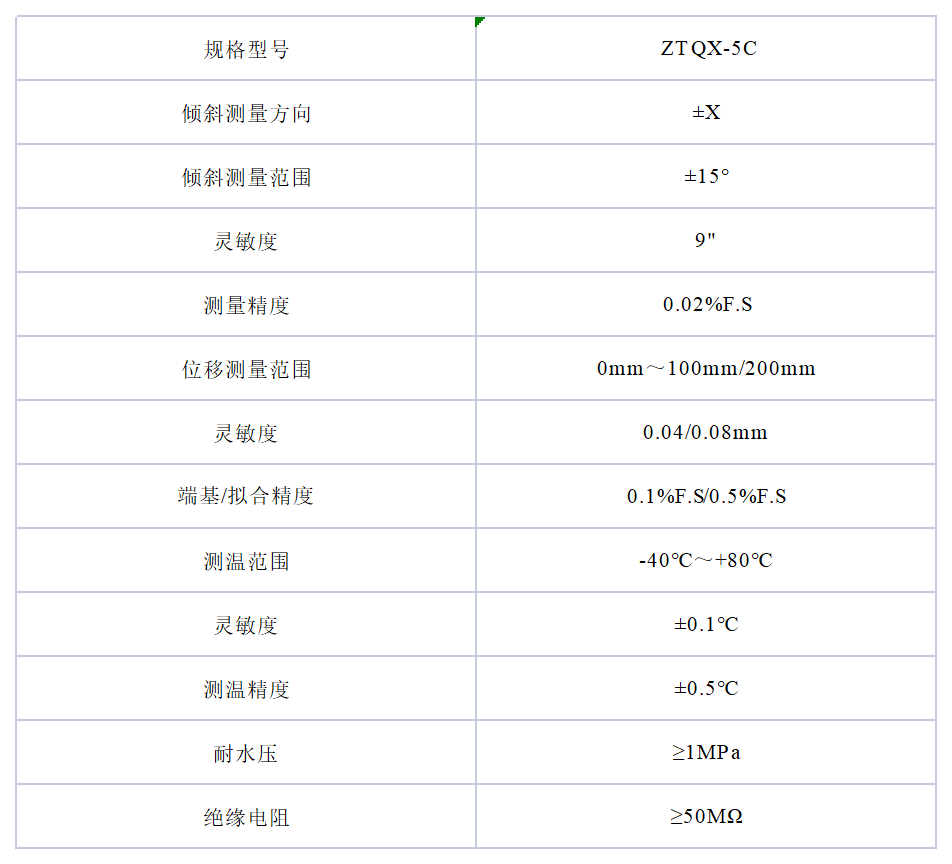

技術參數
使用指南
1.1 讀數儀測量：測量用 ZTVW-102E型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接傾斜、位移計的輸出電纜，傾斜位移計電纜定義：紅(+)、黑(-)芯線為電壓輸入端，電壓輸入值≥12V；白(A)綠、(B)為信號輸出端，電壓輸出值≤2V。傾斜位移計內存貯有該儀器編號、標定系數 K、溫度修正系數 b 等信息，讀數儀測量會自動將測量值及識別信息測出，順序存入讀數儀內，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。 工程現場多支梁式傾斜位移計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支梁式傾斜位移計所對應的編號及身份信息。
1.2 自動化測量：自動化測量用ZTCU-32 型分布式模塊化自動測量單元可接入 8～32 支傾斜位移計，用GDA1602(1/4/8/16)型全功能采集儀可接入1～16支傾斜位移計，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出的傾斜位移計信號，接入通道任意組合，具有智能識別讀取身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
