描述
產品用途
激光位移計適用于布設在混凝土結構物或其它結構物體內及表面，測量結構物伸縮縫的開合度(變形)，適用于測量隧道、大壩、堤防、邊坡、橋梁、基坑等結構物的變形、位移、沉陷、應變、滑移等，通過反射板可以測量靜水位。激光位移計測量精度高、穩定性好、抗干擾能力強、沒有溫漂和時漂的影響，非接觸測量，永不磨損，輸出信號多種選擇(RS485、電流)，安裝簡單方便。

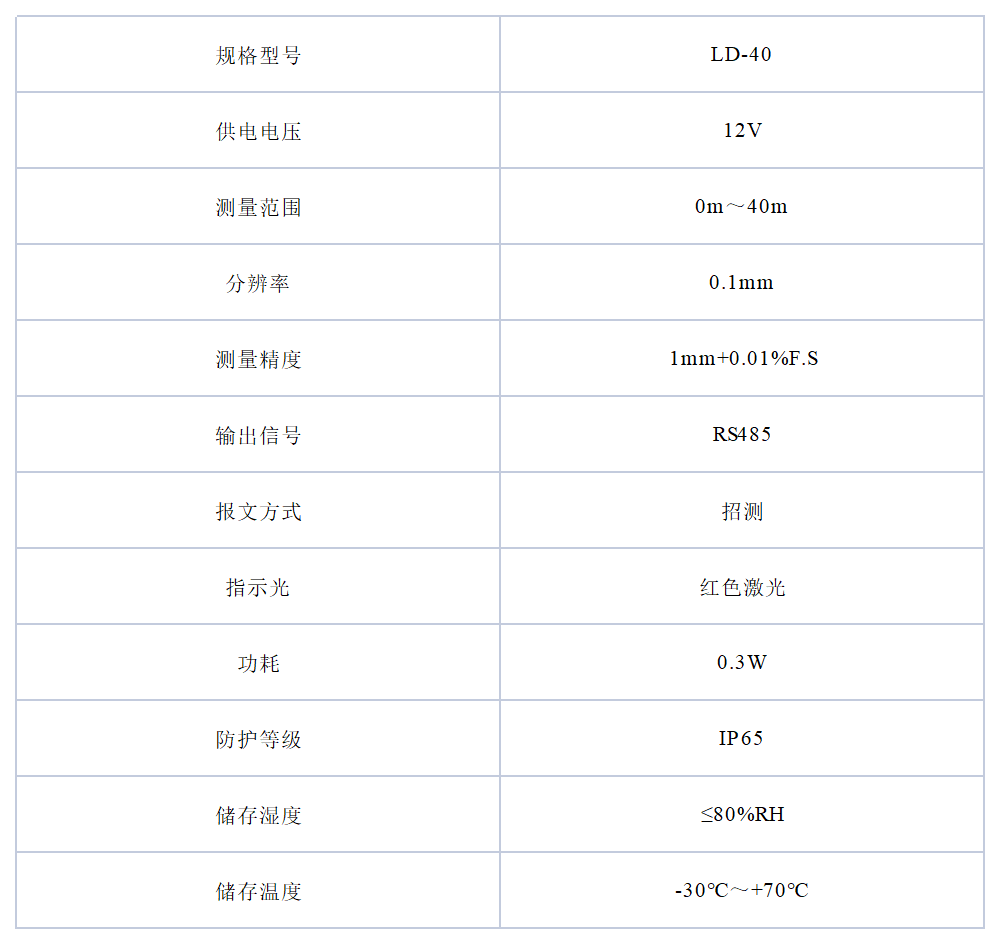

技術參數

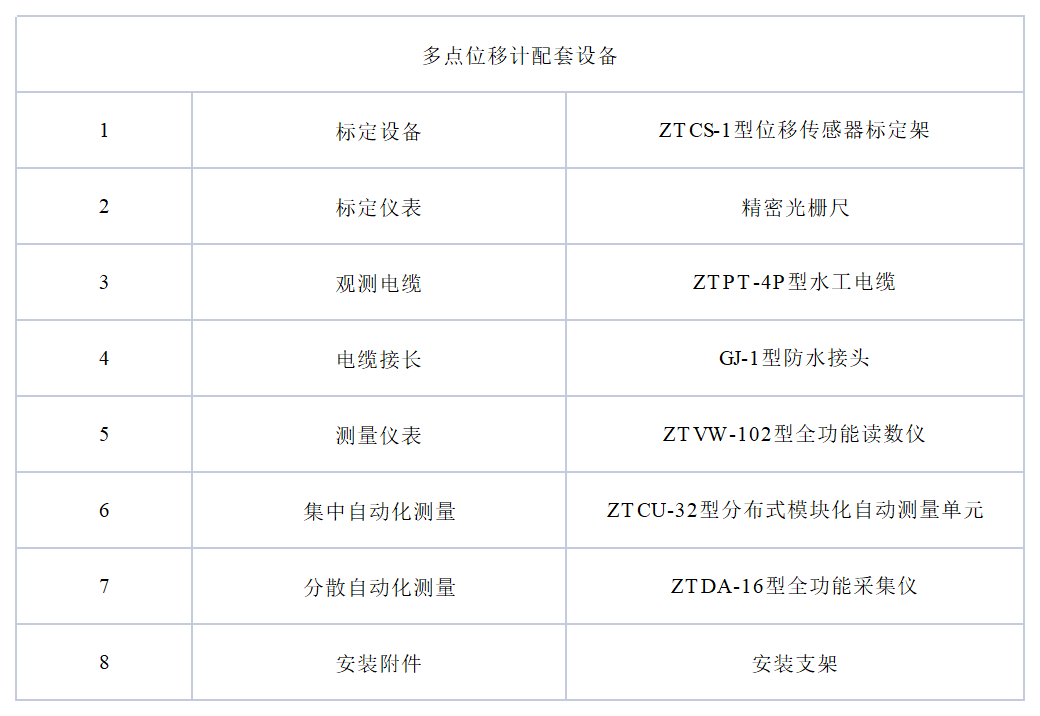

使用指南
1.1讀數儀測量：測量用ZTVW-102型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接激光位移計的輸出電纜，激光位移計電纜定義：紅(+)、黑(-)芯線為電壓輸入端，電壓輸入值≥12V；白(A)、綠(B)為信號輸出端，電壓輸出值≤2V。激光位移計內存貯有該儀器的編號、標定系數K、溫度修正系數b等信息，讀數儀測量會自動將測量值及識別信息測出，順序存入讀數儀內，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。工程現場多支激光位移計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支激光位移計所對應的編號及身份信息。
1.2 自動化測量:自動化測量用ZTCU-32型分布式模塊化自動測量單元可接入8～32支激光位移計，用GDA1602(1/4/8/16)型全功能采集儀可接入1～16支激光位移計，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出的激光位移計信號，接入通道任意組合，具有智能識別讀取儀器身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
