描述
產品用途
振弦式單點位移計適用于長期埋設在水工結構物及土壩、土堤、邊坡、隧道等結構物內，測量結構物內深層部位的位移、沉降、應變、滑移等，同步測量埋設點的溫度。振弦式單點位移計的傳感器采用的是ZT型振弦式位移計，由其加裝配套附件組成，振弦式位移計有溫度自動補償功能，溫度修正系數小于最小讀數，使用中不需要溫度修正。振弦式單點位移計全不銹鋼結構、一體化設計、防旋轉、防折彎、抗沖擊、抗跌落、接地防雷、安裝方便可靠，適應長期工作在水下。 振弦式單點位移計全不銹鋼結構、防旋轉、防折彎、抗沖擊、接地防雷、適應長期工作在水下。振弦式單點位移計測量系統(tǒng)智能識別參數、智能故障診斷、云平臺手機無縫對接。

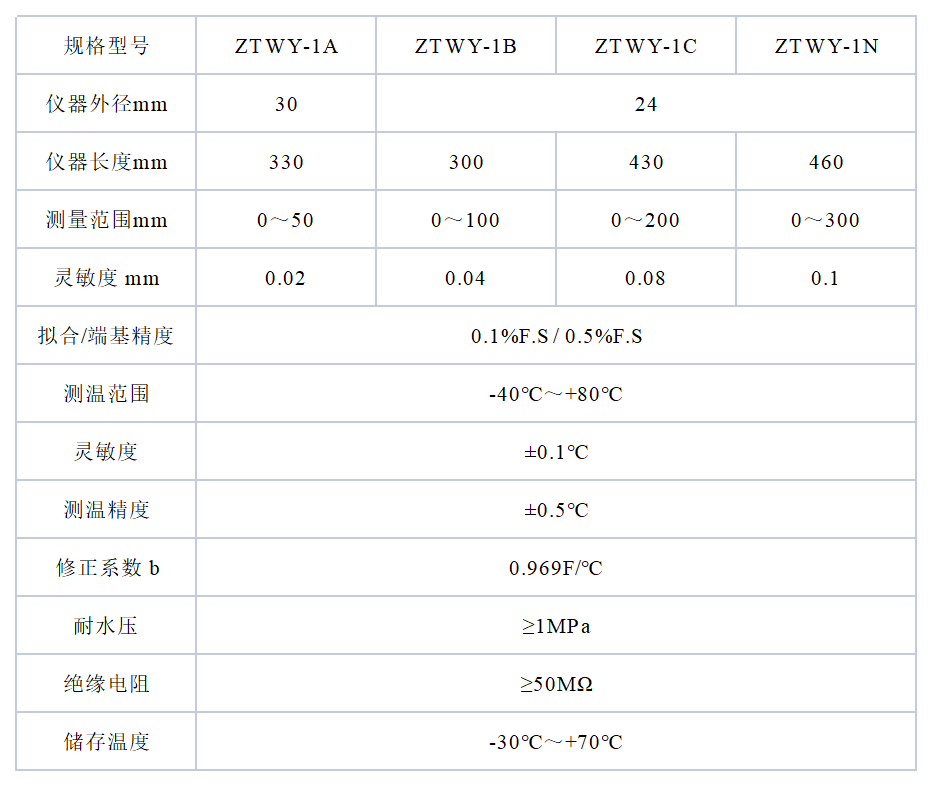

技術參數
使用指南
1.1讀數儀測量：測量用ZTVW-102E型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接單點位移計的輸出電纜，黑、紅測頻率，白、綠測溫度。單點位移計內附有智能識別芯片，其內存貯有該單點位移計的編號、標定系數K、溫度修正系數b等信息。讀數儀測量時會自動將識別信息讀出，順序存入讀數儀內，方便快速統(tǒng)計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。工程現場多支單點位移計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支單點位移計所對應的編號及身份信息。
1.2 自動化測量：自動化測量用ZTCU-32型分布式模塊化自動測量單元可接入8～32支單點位移計，用GDA1602(1/4/8/16)型全功能采集儀可接入1～16支單點位移計，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出的單點位移計信號，接入通道任意組合，具有智能識別讀取身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
