描述
產品用途
振弦式位移計適用于長期測量水工結構物或其它混凝土結構物伸縮縫的開合度(位移)，亦可用于測量土壩、土堤、邊坡等結構物的位移、沉陷、應變、滑移，同步測量埋設點的溫度。振弦式位移計全不銹鋼結構、一體化設計、防旋轉、防折彎、抗沖擊、抗跌落、接地防雷、安裝方便可靠，適應長期工作在水下。振弦式位移計加裝配套附件可組成基巖位移計、多點位移計、土應變計等測量位移的傳感器。振弦式位移計全不銹鋼結構、防旋轉、防折彎、抗沖擊、接地防雷、適應長期工作在水下。振弦式位移計測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。

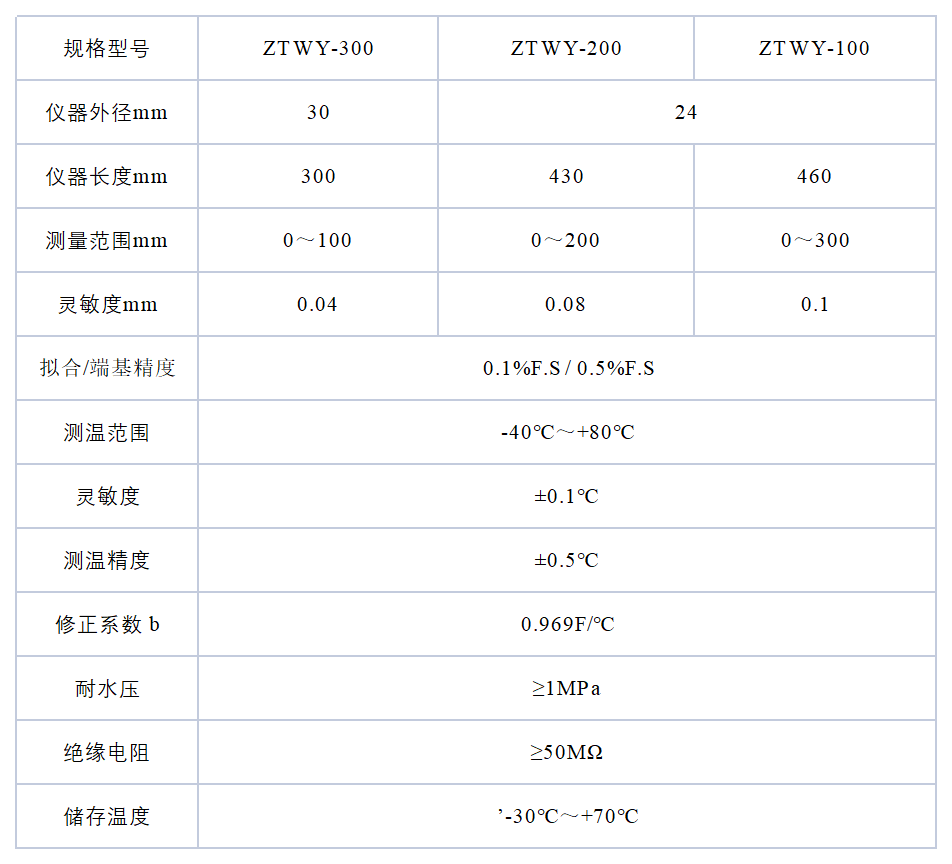

技術參數
使用指南
1.1 讀數儀測量：測量用ZTVW-102 型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接位移計的輸出電纜，黑、紅測頻率，白、綠測溫度。位移計內附有智能識別芯片，其內存貯有該位移計的編號、標定系數 K、溫度修正系數 b 等信息。讀數儀測量時會自動將識別信息讀出，順序存入讀數儀內，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。工程現場多支位移計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支位移計所對應的編號及身份信息。工程現場多支位移計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支位移計所對應的編號及身份信息。
1.2 自動化測量：自動化測量用ZTCU-32 型分布式模塊化自動測量單元可接入 8～32 支位移計，用GDA1602(1/4/8/16)型全功能采集儀可接入 1～16 支位移計，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出的位移計信號，接入通道任意組合，具有智能識別讀取身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
