描述
產品用途
振弦式荷載計適用于長期監測大壩、基坑、隧道等結構物鋼支撐所承受的載荷力，是了解被測結構物載荷變化的有效監測設備，同步測量埋設點的溫度。振弦式荷載計有溫度自動補償功能，溫度修正系數小于最小讀數，使用中不需要溫度修正。振弦式荷載計測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。

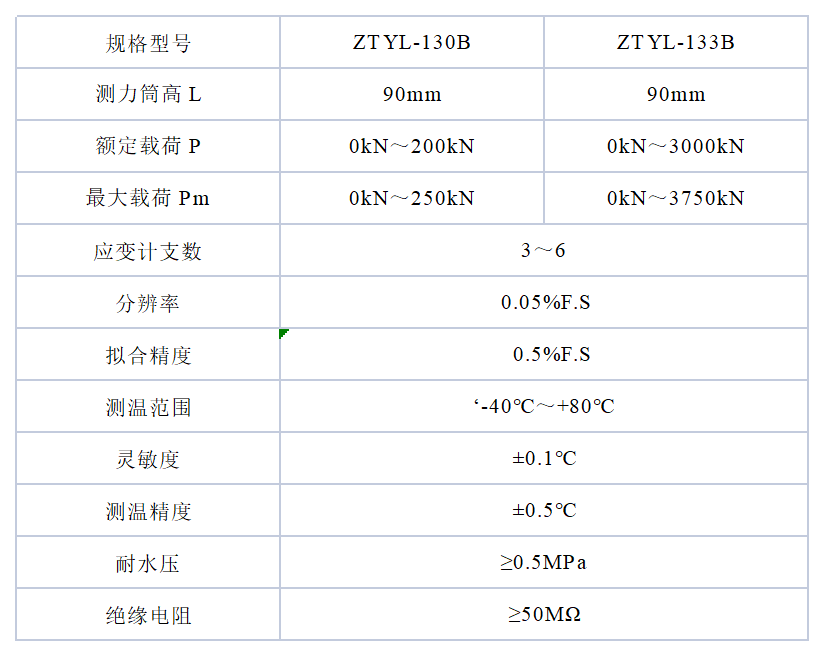

技術參數
使用指南
1.1 讀數儀測量：測量用ZTVW-102型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接荷載計的輸出電纜，黑、紅測頻率，白、綠測溫度。荷載計內附有智能識別芯片，其內存貯有該荷載計的編號、標定系數K、溫度修正系數b等信息。讀數儀測量時會自動將識別信息讀出，順序存入讀數儀內，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。工程現場多支荷載計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支荷載計所對應的編號及身份信息。
1.2 自動化測量：自動化測量用MCU-32型分布式模塊化自動測量單元可接入8～20支荷載計，用GDA1602(4/8/16)型全功能采集儀可接入1～8支荷載計，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出的荷載計信號，接入通道任意組合，具有智能識別讀取身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
