描述
產品功能
振弦式混凝土應力計適用于長期埋設在水工結構物或其它混凝土結構物內，測量混凝土結構物內的應力狀態，同步測量埋設點的溫度。振弦式應力計結構可靠，測值穩定，埋設方便。全不銹鋼結構、抗沖擊、耐腐蝕、接地防雷、長期工作在水下。混凝土應力計測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。

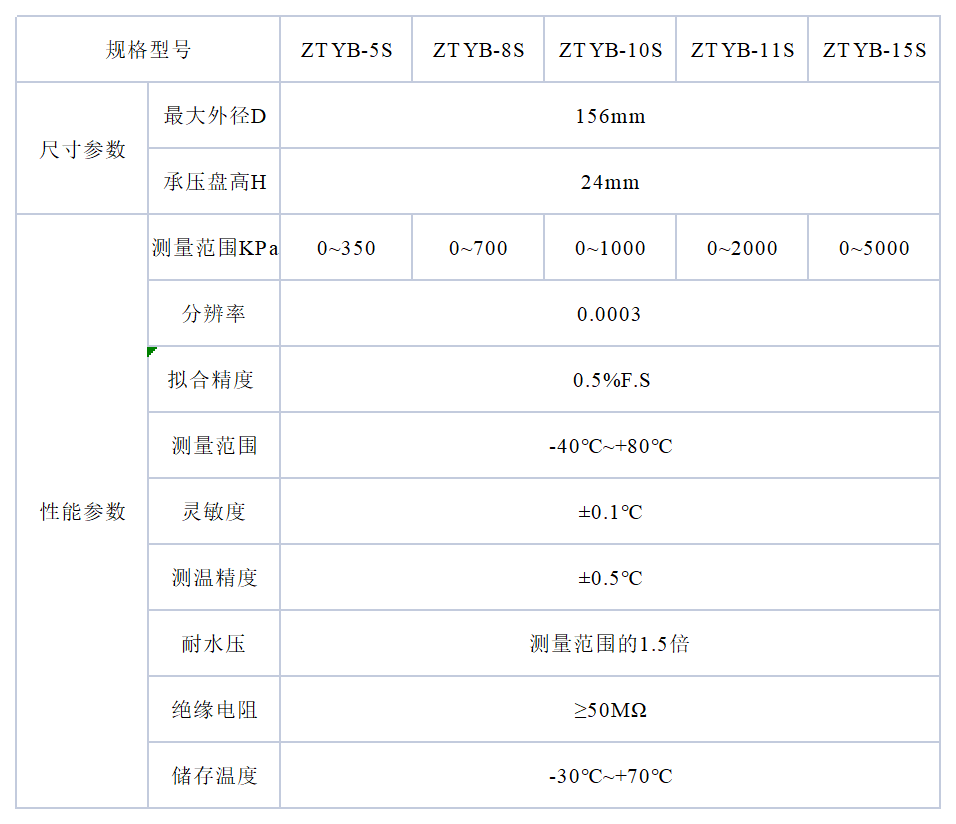

技術參數
使用指南
1.1 讀數儀測量：測量用ZTVW-102型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接混凝土應力計的輸出電纜，黑、紅測頻率，白、綠測溫度?；炷翍τ媰雀接兄悄茏R別芯片，其內存貯有該混凝土應力計的編號、標定系數 K、溫度修正系數 b 等信息。讀數儀測量時會自動將識別信息讀出，順序存入讀數儀內，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。 工程現場多支混凝土應力計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支混凝土應力計所對應的編號及身份信息。
1.2 自動化測量：自動化測量用 ZTCU-32 型分布式模塊化自動測量單元可接入 8～32 支混凝土應力計，用 GDA1602(1/4/8/16)型全功能采集儀可接入1～16 支混凝土應力計，適用于單臺或多臺組網自動測量振弦、差阻、電阻、電流、電壓、開關、數字量輸出的混凝土應力計信號，接入通道任意組合，具有智能識別讀取身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
