描述
產品用途
磁致量水堰計適用于長期測量河流、湖泊、水庫、壩體等堰槽的水位，是監測水位及流量變化的有效監測設備。量水堰計采用磁致伸縮液位計作為傳感器進行測量，具有高分辨率、高精度、高穩定性、高可靠性、響應速度快，工作壽命長等優點。磁致式量水堰計主要功能有線性測量，絕對位置輸出，非接觸式連續測量，永不磨損，量水堰計不用重新標定及定期維護，輸出信號多種選擇(RS485、電壓、電流)，安裝簡單方便。全不銹鋼結構、磁致伸縮傳感器、接地防雷、溫度自補償。量水堰計測量系統智能識別參數、智能故障診斷、云平臺手機無縫對接。

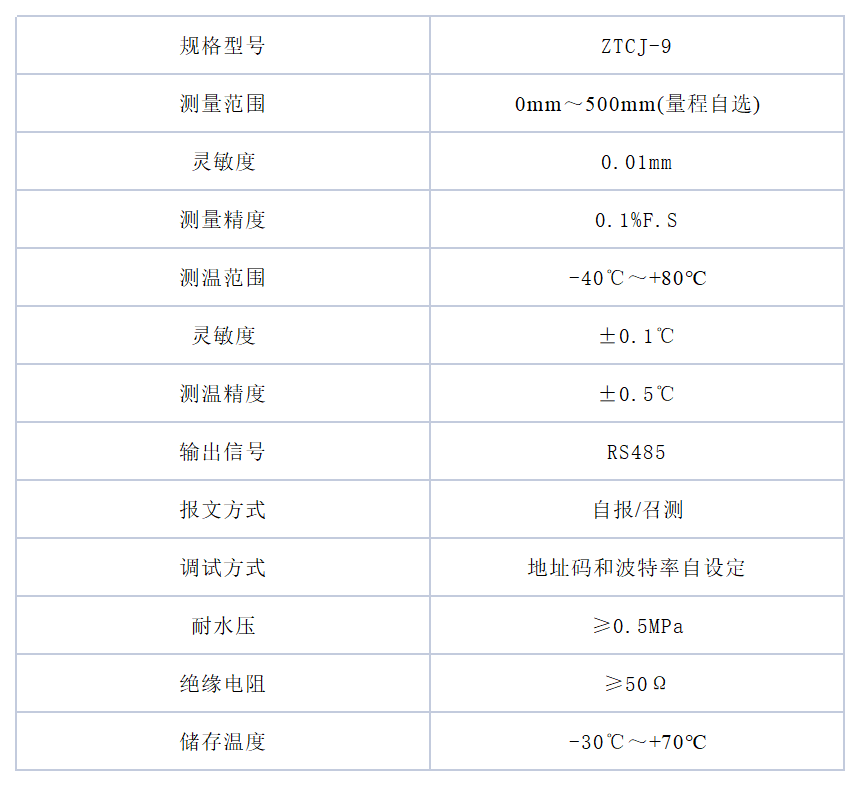

技術參數
使用指南
1.1 讀數儀測量：測量用ZTVW-102 型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接量水堰計的輸出電纜，量水堰計電纜定義：紅(+)、黑(-)芯線為電壓輸入端，電壓輸入值≥12V；白(A)、綠(B)為信號輸出端，電壓輸出值≤2V。量水堰計內存貯有儀器編號、標定系數 K、溫度修正系數 b 等信息，讀數儀測量會自動將測量值及識別信息測出，順序存入讀數儀內，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。工程現場多支量水堰計電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支量水堰計所對應的編號及身份信息。
1.2 自動化測量：自動化測量用 ZTCU-32 型分布式模塊化自動測量單元可接入 8～32 支量水堰計，用GDA1602(1/4/8/16)型全功能采集儀可接入 1～16 支量水堰計，適用于單臺或多臺組網自動測量振 弦、差阻、電阻、電流、電壓、開關、數字量輸出的量水堰計信號，接入通道任意組合，具有智能識別讀取身份參數、故障智能診斷、實時采集、定時采集、測量數據存貯、自動休眠、防水、防雷、抗電磁干擾等能力。
