產品用途
系統應用領域遍及土木、交通、建筑工程、地質礦藏、航空航天等領域中的結構位移變形疲勞及斷
裂力學、結構力學、沖擊力學、振動力學等的應力、應變、泊松比試驗土木、交通橋 梁（測動態撓度、
振動頻率和幅度）鐵軌、路基、路面、堤壩（位移及振動）建筑工程領域大型或高層建筑（輸電塔、
信號發射塔、煙囪等）桁架、井架 起重機（上撓、下?lián)?、振?dòng)及制動下滑量測量） 結構及材料實驗室
（CFRP拉伸試驗、CT標本裂紋擴展、楊氏模量的拉伸試驗、剪切測試、彎曲測試）航空航天領域風洞
試驗（不受氣流影響）飛機機翼（撓度、振動）
技術指標
位移測量方式：多截面多通道同步實時測量
主機：一托三結構（可擴展至1+N≤8網絡傳感器）
檢測距離：0.1-1000米
識別分辨率：測量范圍的十萬分之一
測量精度：±0.01mm （13m）
采樣頻率：≥2000HZ
圖像分辨率：2560×2048、1280x1024、640x512 可以設定
能量單元：內置鋰電池8400AH
應變分辨率10-50 微應變
變測量范圍0.005%到2000%
應變張量計算(表面應變張量exx、eyy、exy，Mises 應變)。主應變計算(e1、e2)
測量參數
撓度（動、靜）
沖擊系數
阻尼比
拉伸
距離
全場2D/3D應變場測量
工作方式
系統可同時支持8臺不同類型（如：全光譜圖像傳感器、
紅外圖像傳感器、高速及超高速圖像傳感器、微型圖像傳感器、
其他特定波長的傳感器）傳感器同時采集。
本產品利用專有的亞像素圖像識別技術，具有超高的分辨率。
可以實時跟蹤200個點。并將每個點的數據實時繪制成二維的時程曲線。
配置DIC軟件模塊也可實現2D/3D應變場的測量。界面簡單友好
無論在室外還是室內都表現出卓越的性能，是您科研和生產的必要的工具。
目前國內公路、鐵路橋梁荷載試驗中以靜態荷載試驗為主。
而在中國大跨度寬截面的的橋梁越來越多。
根據JTG/T J21-01-2015《公路橋梁荷載試驗規程》中對橋梁靜載試驗中
測試截面及試驗工況的選取要求，不同橋型要求選擇的測試截面數量不同。
單截面測量，采用單傳感器架設在橋外，可以滿足一次試驗將所測點
全部涵蓋進設備的視野內（如下圖所示的鋼箱梁橋除外）。
如果同時測量兩個截面使用一臺傳感器有時很難實現。
即使勉強可以將所有截面的測點視野覆蓋，也會降低數據采集的質量。
這種現象在我國西南地區比較突出。為此我公司研制了針對本行業
特點的“1+N采集模式”的小型2維位移測量系統。
本系統利用結構自身的紋理特征（螺絲、污漬、排水孔等）或
是人造特征（人工噴涂油漆、定制逆反射板、高亮LED標靶）
進行結構撓度、位移變形檢測。并將傳統的單傳感器測量擴容到8臺圖像傳感器同時接入。
而且將每臺傳感器的體積進行“瘦身”，一個三角架可
安裝1-3臺傳感器進行測量，方便用戶測站選擇和攜帶。
目標類型

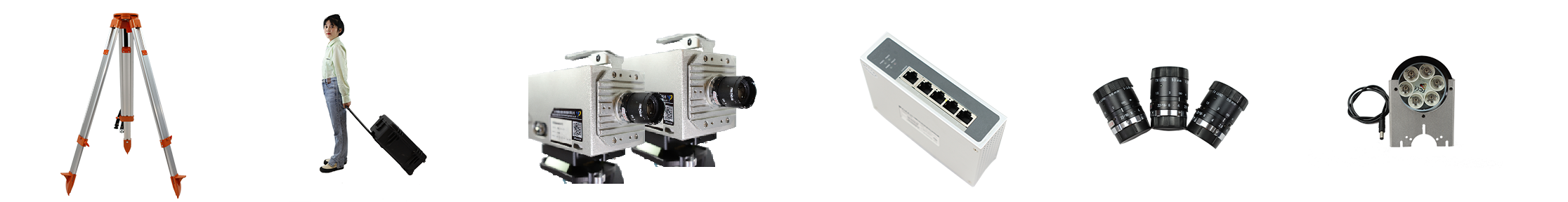

主要配件
